Το περίφημο μαθηματικό πλακίδιο «Smith hat» δεν λύνει απλώς γεωμετρικούς γρίφους. Ερευνητές κατασκεύασαν τη δομή του σε νανοκλίμακα, αποκαλύπτοντας μοναδικές ιδιότητες περίθλασης και ελέγχου laser ακτινοβολίας. Αυτή η ανακάλυψη ανοίγει νέους δρόμους για προηγμένα φωτονικά κυκλώματα και τηλεπικοινωνιακά δίκτυα υπερυψηλών ταχυτήτων.
- Ερευνητές στην Ιαπωνία κατασκεύασαν νανοδομές βασισμένες στο απεριοδικό μονοπλακίδιο Smith hat πάνω σε φιλμ νιτριδίου του πυριτίου.
- Η απουσία κατοπτρικής συμμετρίας παράγει σπειροειδή (χειρόμορφα) μοτίβα περίθλασης που μεταβάλλονται δυναμικά ανάλογα με την πόλωση του φωτός.
- Η μέθοδος υπόσχεται νέου τύπου οπτικούς διακόπτες και εξαιρετικά συμπαγείς πολωτές για υποδομές οπτικών ινών και κβαντικά συστήματα.
Πώς λειτουργεί το Smith hat στη νανοκλίμακα
Το 2023, η μαθηματική κοινότητα έλυσε το ιστορικό πρόβλημα «einstein» (από το γερμανικό ein Stein, δηλαδή ένα πλακίδιο). Ανακάλυψε ένα ενιαίο γεωμετρικό σχήμα ικανό να καλύψει άπειρη επιφάνεια χωρίς να επαναλαμβάνει ποτέ το μοτίβο του. Αυτό το σχήμα ονομάστηκε «Smith hat».
Ερευνητική ομάδα από το Institute of Industrial Science του University of Tokyo προχώρησε ένα βήμα παραπέρα. Χρησιμοποίησε λιθογραφία δέσμης ηλεκτρονίων (electron-beam lithography) για να χαράξει αυτό το μοτίβο σε λεπτά φιλμ νιτριδίου του πυριτίου (Si3N4).

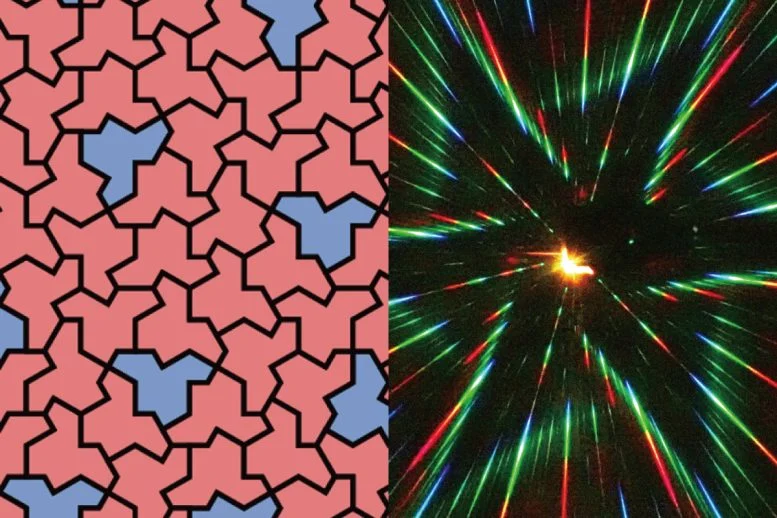

Όταν οι επιστήμονες φώτισαν το υλικό με δέσμη laser, παρατήρησαν ένα εντελώς απρόσμενο φαινόμενο περίθλασης. Αντί για τα κλασικά συμμετρικά σημεία που παράγουν οι γνωστοί οιονεί-κρύσταλλοι, η διάταξη δημιούργησε σπειροειδή μοτίβα που θυμίζουν ανεμόμυλο. Η συμπεριφορά αυτή πηγάζει κατευθείαν από την έλλειψη κατοπτρικής συμμετρίας στο ίδιο το μοτίβο.
Χειρομορφία και έλεγχος φωτός στα δίκτυα
Στη φυσική, η χειρομορφία (chirality) περιγράφει αντικείμενα που δεν ταυτίζονται με το είδωλό τους στον καθρέφτη, ακριβώς όπως το αριστερό με το δεξί σου χέρι. Στα οπτικά συστήματα, τα χειρόμορφα υλικά αντιδρούν διαφορετικά στο αριστερόστροφα και δεξιόστροφα κυκλικά πολωμένο φως.
Στην πράξη, η ομάδα του καθηγητή Masaya Notomi διαπίστωσε ότι αναστρέφοντας τη διάταξη σε μορφή κατόπτρου, η οπτική απόκριση αντέστρεφε ακαριαία τη φορά της. Αυτό σημαίνει ότι αποκτάς άμεσο μηχανικό έλεγχο στην πόλωση του φωτός χωρίς περίπλοκα μαγνητο-οπτικά εξαρτήματα.
Για εσένα που παρακολουθείς τις τηλεπικοινωνιακές εξελίξεις, αυτό μεταφράζεται σε παθητικά οπτικά φίλτρα νανοκλίμακας. Τέτοια στοιχεία μπορούν να διαχωρίσουν κανάλια δεδομένων σε υποδομές όπου δοκιμάζονται οπτικές ίνες επόμενης γενιάς για πολλαπλασιασμό του bandwidth.
Από τα μαθηματικά στα οπτικά chips
Η μελέτη, δημοσιευμένη στο Nature Communications, αποδεικνύει ότι η θεωρητική γεωμετρία έχει απτές εφαρμογές στο hardware. Η νανοδομή του Smith hat επιτρέπει τον σχεδιασμό επιφανειών που ελέγχουν την κατεύθυνση των φωτονίων με πρωτοφανή ακρίβεια.
Στα σύγχρονα data centers, η κατανάλωση ενέργειας για τη μετατροπή φωτεινών σημάτων σε ηλεκτρικά αποτελεί τεράστιο «αγκάθι». Με τέτοιες απεριοδικές δομές, μπορούμε να κατασκευάσουμε ενσωματωμένους πολωτές και οπτικούς διακόπτες απευθείας πάνω στο πυρίτιο.
Επιπλέον, η ισχυρή χειρομορφική απόκριση βρίσκει άμεση χρήση στη βιοϊατρική τεχνολογία. Επιτρέπει σε αισθητήρες νανοκλίμακας να ανιχνεύουν άμεσα χειρόμορφα μόρια, όπως πρωτεΐνες ή φαρμακευτικές ουσίες, με πολύ μικρότερο μέγεθος εξοπλισμού.
Γιατί οι κλασικοί ημιαγωγοί φτάνουν στα όριά τους
Οι παραδοσιακοί χάλκινοι διάδρομοι στα chips δεν μπορούν να ακολουθήσουν τις απαιτήσεις του AI computing. Η θερμική απώλεια σε συχνότητες άνω των 50 GHz καθιστά αναγκαία τη μετάβαση στη φωτονική πυριτίου (silicon photonics).
Μέχρι σήμερα, οι μηχανικοί βασίζονταν σε αυστηρά περιοδικούς φωτονικούς κρυστάλλους. Αυτοί όμως έχουν στενά περιθώρια συντονισμού και λειτουργούν σε πολύ συγκεκριμένα μήκη κύματος. Το μονοπλακίδιο Smith hat καταργεί αυτόν τον περιορισμό, προσφέροντας ευρύτερο φάσμα λειτουργίας.
Αυτές οι ιδιότητες είναι κρίσιμες και για την κβαντική υπολογιστική, όπου η διατήρηση και ο διαχωρισμός των καταστάσεων πόλωσης των φωτονίων απαιτεί μηδενικές απώλειες και απόλυτη σταθερότητα.
| Χαρακτηριστικό | Περιοδικοί Κρύσταλλοι | Κλασικοί Οιονεί-κρύσταλλοι | Smith Hat Μονοπλακίδιο |
|---|---|---|---|
| Επανάληψη Μοτίβου | Αυστηρά περιοδική | Απεριοδική (πολλαπλά πλακίδια) | Απεριοδική (μοναδικό πλακίδιο) |
| Κατοπτρική Συμμετρία | Υψηλή | Συνήθως παρούσα | Πλήρης απουσία |
| Οπτική Χειρομορφία | Απαιτεί εξωτερικό πεδίο | Περιορισμένη | Εγγενής & ρυθμιζόμενη |
| Πολυπλοκότητα Μάσκας | Πολύ χαμηλή | Υψηλή | Μέτρια προς υψηλή |
Η άποψή μας στο TechNoid
Η σύνδεση της καθαρής θεωρητικής γεωμετρίας με την εφαρμοσμένη νανοφωτονική αποτελεί τεράστια επιτυχία. Το πείραμα των Ιαπώνων ερευνητών αποδεικνύει ότι τα μαθηματικά παράδοξα μπορούν να δώσουν λύσεις σε πρακτικά προβλήματα του hardware.
Ωστόσο, δεν πρέπει να περιμένεις άμεση εφαρμογή στα gadgets της αγοράς. Η λιθογραφία δέσμης ηλεκτρονίων που χρησιμοποιήθηκε είναι εξαιρετικά αργή και ασύμφορη για μαζική παραγωγή εκατομμυρίων μονάδων από χυτήρια όπως η TSMC.
Η πραγματική πρόκληση θα είναι η μεταφορά αυτών των απεριοδικών σχεδίων σε μάσκες υπεριώδους λιθογραφίας (DUV/EUV). Εάν οι κατασκευαστές ημιαγωγών το πετύχουν, σε 5 με 7 χρόνια θα δούμε μια νέα γενιά οπτικών transceivers 800G και 1.6T με δραστικά μειμένη κατανάλωση ρεύματος.
Συχνές Ερωτήσεις για το Smith Hat και τα Οπτικά Υλικά
Τι ακριβώς είναι το πλακίδιο Smith hat;
Είναι ένα ενιαίο γεωμετρικό σχήμα (μονοπλακίδιο) που μπορεί να καλύψει ένα δισδιάστατο επίπεδο χωρίς ποτέ να δημιουργεί επαναλαμβανόμενο μοτίβο.
Τι είναι το πρόβλημα «einstein» στα μαθηματικά;
Αποτελεί τον μαθηματικό γρίφο δεκαετιών που ρωτούσε αν υπάρχει ένα μοναδικό πλακίδιο (ein Stein) ικανό για απεριοδική πλακόστρωση, το οποίο επιλύθηκε το 2023.
Πώς αλληλεπιδρά αυτή η νανοδομή με το φως laser;
Λόγω έλλειψης κατοπτρικής συμμετρίας, η δομή διαχέει το φως σε σπειροειδή μοτίβα, αντιδρώντας διαφορετικά ανάλογα με την κατεύθυνση και την πόλωση της δέσμης.
Πού μπορεί να αξιοποιηθεί εμπορικά αυτή η τεχνολογία;
Κυρίως σε οπτικούς επεξεργαστές, transceivers οπτικών ινών υπερυψηλών ταχυτήτων και εξαιρετικά ευαίσθητους ιατρικούς βιοαισθητήρες.
Πότε θα δούμε τέτοια υλικά σε εμπορικά προϊόντα;
Η τεχνολογία βρίσκεται σε εργαστηριακό επίπεδο. Απαιτούνται τουλάχιστον 5 έως 8 χρόνια για να ενσωματωθεί στη βιομηχανική παραγωγή ημιαγωγών.
