- Ένας YouTuber κατασκεύασε ένα λειτουργικό μηχάνημα ακτίνων Χ στο σπίτι χρησιμοποιώντας έναν επαναχρησιμοποιημένο σωλήνα κενού από παλιά τηλεόραση CRT και μια πολύπλοκη αλυσίδα τροφοδοτικών υψηλής τάσης.
- Το έργο απαιτούσε ακριβή γνώση φυσικής, ηλεκτρονικής και αναλογικής φωτογραφίας — τρεις σωλήνες κενού εκραγούν πριν από την επιτυχία.
- Αν και θεωρητικά κατασκευάσιμο, η DIY ακτινογραφία παραμένει εξαιρετικά επικίνδυνη και μη νόμιμη χωρίς άδεια σε περισσότερες χώρες.
Από τον Wilhelm Röntgen μέχρι το σπίτι
Τον Νοέμβριο του 1895, ο Γερμανός καθηγητής φυσικής Wilhelm Röntgen ανακάλυψε μια ακτινοβολία που διαπερνούσε όλα τα γνωστά υλικά του. Εκείνο το ίδιο έτος κέρδισε το πρώτο Νόμπελ Φυσικής της ιστορίας. Σήμερα, 130 χρόνια αργότερα, οι ακτίνες Χ παραμένουν ένα από τα πιο διαδεδομένα διαγνωστικά εργαλεία της ιατρικής — και για καλό λόγο. Μέσω απορρόφησης που διαφέρει ανάλογα με την πυκνότητα του ιστού, τα οστά εμφανίζονται λευκά, οι μαλακοί ιστοί σε αποχρώσεις του γκρι, και οι κενοί χώροι (όπως οι πνεύμονες) μαύροι.

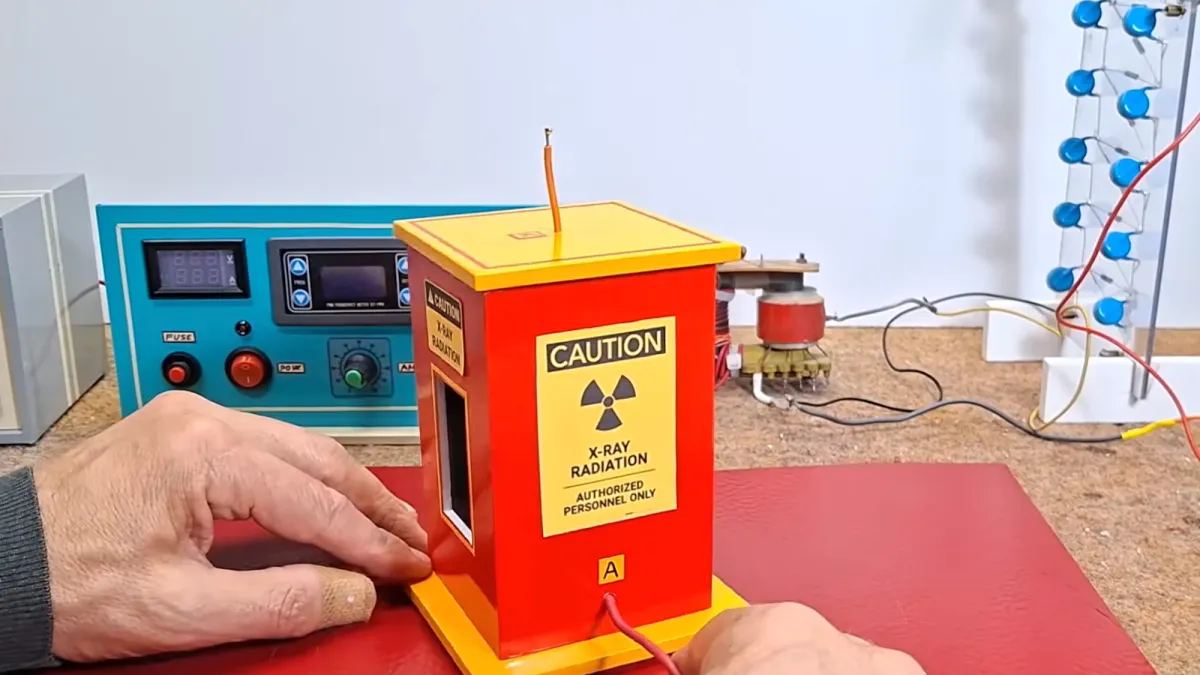

Όμως η τεχνολογία που απαιτείται για να παράγεις ακτίνες Χ δεν είναι απλή. Χρειάζεσαι υψηλή τάση, κενό και ένα μέταλλο-στόχο που εκπέμπει ακτινοβολία όταν πεταχτούν ηλεκτρόνια σε αυτό. Οπότε, όταν ο YouTuber Mirko Pavleski δημοσίευσε πρόσφατα ένα βίντεο με τίτλο “DIY Miniature X Ray Machine Using a TV Vacuum Tube DY86″, το πρώτο που απορρωτάς είναι: **Πώς κατάφερε να κάνει κάτι τόσο επικίνδυνο και τόσο ακριβό να λειτουργήσει με κομμάτια που βρίσκονται στο ίντερνετ;**
Τι έκανε διαφορά: ο σωλήνας κενού DY86
Ο κλειδί ήταν στην επαναχρησιμοποίηση. Ο Pavleski βρήκε έναν χρησιμοποιημένο σωλήνα κενού DY86 από μια vintage τηλεόραση CRT. Αυτό δεν ήταν τυχαίο. Οι παλιοί σωλήνες CRT ήταν καταχρηστές κενού και, αν τροχοποιήσεις τους ηλεκτρόδιά τους, μπορούν να παράγουν ακτίνες Χ υπό τις σωστές συνθήκες. Χρειάστηκαν περισσότερες από 130 χρόνια για τον Röntgen να κατασκευάσει το πρώτο του μηχάνημα, αλλά η θεμελιώδης φυσική παρέμεινε η ίδια.
Όμως προσοχή: ο DY86 δεν είναι ειδικά σχεδιασμένος για ακτινογραφία. Έχει εγγενείς περιορισμούς στη τάση που μπορεί να αντέξει, τη θερμότητα που μπορεί να διαχειριστεί και τη ποιότητα της εκπεμπόμενης ακτινοβολίας. Ο Pavleski έπρεπε να προσαρμόσει ό,τι βρήκε και να δοκιμάσει επαναλαμβανόμενα. Αποτέλεσμα: τρεις σωλήνες εξερράγησαν πριν από την επιτυχία. Ο κίνδυνος δεν ήταν θεωρητικός — ήταν καλά τεκμηριωμένος.
Η αλυσίδα τροφοδοσίας υψηλής τάσης
Για να περάσεις ρεύμα μέσα από έναν σωλήνα κενού και να παράγεις ακτίνες Χ, δεν αρκεί η τάση του σπιτιού σας (230V στην Ευρώπη). Χρειάζεσαι δεκάδες χιλιάδες volt. Ο Pavleski χρησιμοποίησε μια πολύ σκέτη κατασκευή που αποτελείται από τέσσερα στάδια:
- Μετασχηματιστής χαμηλής τάσης: Παίρνει το AC ρεύμα του δικτύου (230V) και το στέλνει σε έναν μετατροπέα DC.
- Μετατροπέας DC σε AC: Ανυψώνει το DC σε υψηλή συχνότητα (κάποια kHz), ώστε να μπορέσει να περάσει από έναν μετασχηματιστή υψηλής τάσης.
- Μετασχηματιστής υψηλής τάσης: Ανυψώνει την τάση σε εκατοντάδες χιλιάδες volt.
- Πολλαπλασιαστής τάσης (Cockcroft-Walton): Ένα κύκλωμα που περιέχει δίοδος και πυκνωτές και διπλασιάζει (ή και περισσότερο) την τάση σε κάθε στάδιο. Αυτό είναι ζωτικής σημασίας για να φτάσεις στα 50-100 kV που χρειάζονται για την παραγωγή ακτίνων Χ.
Κάθε ένα από αυτά τα στάδια έχει κρυμμένα προβλήματα. Ο μετασχηματιστής υψηλής τάσης πρέπει να είναι καλά απομονωμένος ή θα δημιουργήσει τόξο (άρες). Ο πολλαπλασιαστής τάσης πρέπει να έχει επαρκές κενό αέρα μεταξύ των ηλεκτροδίων για να αποφευχθεί η κοινή αποτυχία του κενού. Και το κυκλώματος συνολικά πρέπει να έχει σχετικά υψηλή ισχύ για να “δώσει” αρκετό ρεύμα στον σωλήνα. Αν η ισχύ είναι πολύ χαμηλή, δεν θα παράγονται ακτίνες Χ· αν είναι πολύ υψηλή, ο σωλήνας ή το κύκλωμα θα καταστραφούν.
Αναλογική φωτογραφία και ανάπτυξη φιλμ
Μόλις ο Pavleski κατάφερε να παράγει ακτίνες Χ, αντιμετώπισε ένα άλλο πρόβλημα: πώς να τις καταγράψει. Δεν χρησιμοποίησε μια ψηφιακή κάμερα — αυτές είναι ευαίσθητες στις ακτίνες Χ, αλλά δεν θα έδιναν τόσο καθαρό αποτέλεσμα με τις χαμηλές δόσεις που έχει ένα DIY σετ. Αντί αυτού, χρησιμοποίησε **τυπικό φιλμ οδοντικών ακτίνων Χ** — το ίδιο που χρησιμοποιούν οι οδοντίατροι για δεκαετίες.
Αυτό ήταν εξυπνο. Το οδοντικό φιλμ είναι πολύ φωτοευαίσθητο στις ακτίνες Χ και σχετικά φτηνό. Τοποθέτησε το φιλμ πίσω από το αντικείμενό του (μια κάρτα microSD, ένα μικρό τρανζίστορ, κ.ά.), ανάφλεξε τις ακτίνες Χ και κατέγραψε το σκιάγραφημα. Στη συνέχεια, ακολούθησε την καθιερωμένη διαδικασία ανάπτυξης φιλμ: εμβάπτιση σε χημικές λύσεις (προ-ανάπτυξης, ανάπτυξης, στοπ, σταθεροποίησης) για περίπου 30 λεπτά. Τα αποτελέσματα ήταν εντυπωσιακά — σκαιογραφίες που δείχνουν λεπτομέρειες εσωτερικών ηλεκτρονικών στοιχείων με υπέροχη ευκρίνεια.
Η χρήση αναλογικού φιλμ, όμως, ήταν όχι μόνο πρακτική αλλά και ρομαντική. Σε μια εποχή που τα περισσότερα DIY projects έχουν πάει ψηφιακά, ο Pavleski επέστρεψε σε τεχνογνωσία που χρονολογείται από τις αρχές του 20ού αιώνα. Αυτό που κέρδισε ήταν αξιοπιστία και σταθερότητα — οι χημικές διεργασίες της αναλογικής φωτογραφίας είναι καλά κατανοητές και αναπαράγονται.
Τι λυπάει στο TechNoid
Πρώτα απ’ όλα: ναι, είναι τεχνικά εντυπωσιακό. Ο Pavleski είδε ένα πρόβλημα (πώς να πάρω ακτίνες Χ χωρίς ένα εργαστήριο 1 εκ. ευρώ), σκέφθηκε έξω από τα σύνηθα (τι με αυτόν τον σωλήνα κενού της παλιάς τηλεόρασης;), και εκτέλεσε με ακριβή γνώση φυσικής και ηλεκτρονικής. Αξίζει σεβασμό.
Αλλά γελάμε με το λάθος άτομο εδώ. Αυτό το έργο δεν είναι κάτι που θα έπρεπε να δοκιμάσει κανένας χωρίς σοβαρή κατάρτιση και απομόνωση. Ας δούμε γιατί:
Ακτινοβολία: Αν δεν σχεδιάσεις σωστά την προστασία, θα απορροφήσεις και θα πάρεις δόση ακτίνων Χ που μπορεί να προκαλέσει καρκίνο ή γενετικές βλάβες. Αυτό δεν είναι “εάν κάνεις λάθος” — είναι “όταν κάνεις λάθος”, γιατί η ακτινοβολία είναι αόρατη.
Υψηλή τάση: Τα 50-100 kV μπορούν να σε σκοτώσουν αν αγγίξεις το λάθος καλώδιο. Ακόμα και με μικρά ρεύματα (χιλιοστά του αμπέρ), η καρδιά σου μπορεί να σταματήσει.
Νομική κατάσταση: Σε περισσότερες χώρες (συμπεριλαμβανομένης της Ελλάδας), η χρήση ή η κατασκευή εξοπλισμού ακτίνων Χ χωρίς κατάλληλη άδεια είναι παράνομη. Ακόμα και αν το έργο σου είναι αμιγώς εκπαιδευτικό, η δημοσίευσή του μπορεί να φέρει νομικές συνέπειες.
Ο Pavleski τα ήξερε αυτά. Ένας από τους πρώτους κανόνες που δηλώνει στο βίντεό του είναι: “Δεν τοποθετώ ούτε αντικείμενα ούτε άτομα σε άμεση επαφή με τη δέσμη.” Ήταν σοφή απόφαση. Αλλά τι γίνεται με τα παθητικά όργανα του σώματος; Η ακτινοβολία σκαθαρίζει από όλες τις κατευθύνσεις, και ακόμα και με μια καλή θωράκιση από μόλυβδο, υπάρχει πάντα παραπλευρες επιπτώσεις.
Αν θέλεις να δεις τι είναι δυνατό με τις ακτίνες Χ, τότε δες το βίντεό του. Απλώς μην προσπαθήσεις να αναπαράγεις αυτό που έκανε στο σπίτι σου.
Συχνές Ερωτήσεις για τα DIY μηχανήματα ακτίνων Χ
Μπορώ να φτιάξω ένα μηχάνημα ακτίνων Χ στο σπίτι μου;
Τεχνικά, αν έχεις τις γνώσεις και τα υλικά, ναι. Νομικά και ασφαλειακά, όχι. Στις περισσότερες χώρες χρειάζεσαι άδεια από τις δημόσιες αρχές για να λειτουργήσεις τέτοιο εξοπλισμό.
Πόση ακτινοβολία εκπέμπει ένα DIY μηχάνημα ακτίνων Χ;
Εξαρτάται από τη σχεδίαση και τη ρύθμιση, αλλά συνήθως αρκετές φορές περισσότερο από ό,τι χρειάζεται για μια ασφαλή εικόνα. Χωρίς κατάλληλη θωράκιση, η δόση που θα λάβεις θα είναι ανησυχητική.
Τι είναι ένα vacuum tube DY86;
Είναι ένας παλιός σωλήνας κενού που χρησιμοποιούνταν στις τηλεοράσεις CRT ως μέρος του κυκλώματος εκτροπής. Δεν ήταν ποτέ σχεδιασμένο για ακτίνες Χ, αλλά μπορεί να αποδοθεί για αυτό σκοπό.
Γιατί ο Pavleski χρησιμοποίησε φιλμ αντί για ψηφιακή κάμερα;
Το αναλογικό φιλμ είναι πολύ πιο ευαίσθητο στις ακτίνες Χ σε χαμηλές δόσεις, που είναι ό,τι χρειάστηκε για ένα DIY σετ. Επίσης, η ανάπτυξη φιλμ είναι μια καθιερωμένη, αναπαράγουσιμη διαδικασία.
Τι ακριβώς εμφανίζει μια ακτίνα Χ;
Τα οστά και τα ογκώδη μέταλλα απορροφούν τις περισσότερες ακτίνες και εμφανίζονται λευκά. Οι μαλακοί ιστοί εμφανίζονται γκρίζοι. Οι κενοί χώροι (αέρας) εμφανίζονται μαύροι.
Ποιος ήταν ο Wilhelm Röntgen και γιατί είναι σημαντικός;
Ήταν ο Γερμανός φυσικός που ανακάλυψε τις ακτίνες Χ το 1895. Κέρδισε το πρώτο Νόμπελ Φυσικής εκείνο το έτος και άλλαξε την ιατρική για πάντα.
Γιατί εκράγησαν τρεις σωλήνες κενού στο έργο του Pavleski;
Επειδή δοκιμάζε τις όρια του σωλήνα DY86 για να δει πόσο ψηλά ήταν δυνατόν να ανέβει η τάση πριν παράξει ακτίνες Χ. Κάθε φορά που έπαιζε με τις ρυθμίσεις, ο σωλήνας αντιμετωπίζει τη διάσπαση εσωτερικού κενού (arc-over) και σπάει.
